AusbausatzRevell 05119"Skipjack" |
Der Revell-Plastik-Bausatz der USS Skipjack (SSN-585) im Maßstab 1:72 kam im März 2013 in die Läden.
Im Maßstab 1:72 hat das Modell eine Länge von 1067 mm und eine Formverdrängung von 9,3 kg. Das ist eindeutig für den ferngesteuerten Betrieb gedacht. Jetzt braucht es nur noch die passende Ausrüstung.

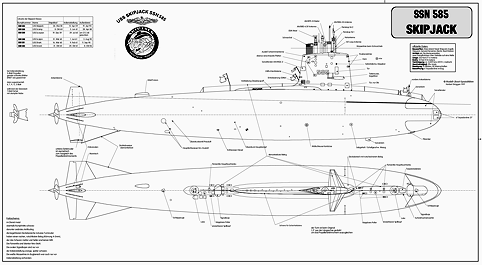

Da ich 1997 schon einmal einen GfK-Bausatz in 1:96 von diesem Uboot gemacht habe, kenne ich schon die Fahreigenschaften: Rasant, aber gutmütig. Hier mein damaliger Plan:
oder hier in groß.PDF
| Maßstab: 1: | 1 | 72 |
| Länge [m]: | 77,6 | 1,068 |
| Breite[m]: | 9,8 | 0,136 |
| Verdrängung [kg]: | 2573 t | 9,3 |
| Motorleistung [W]: | 30000 PS | 7 |
| Geschw. [km/h]: | 33 Kn | 7,2 |

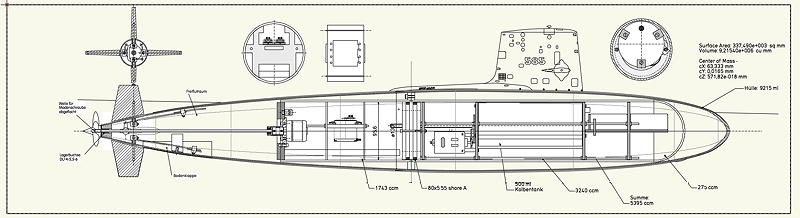

Die Konzeption sieht einen Druckkörper von 102mm Durchmesser und einen Kolbentank vor. Als Antrieb eignet sich ein bürstenloser Außenläufer mit etwa 5000 U/min.

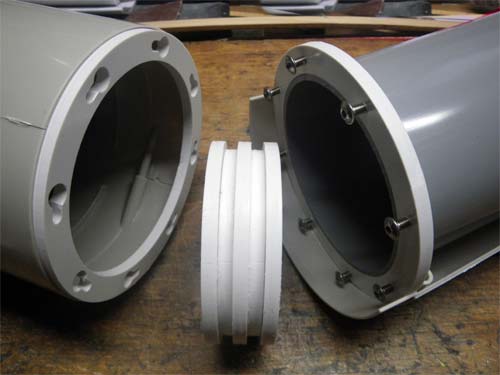

Der erste Verschluss:

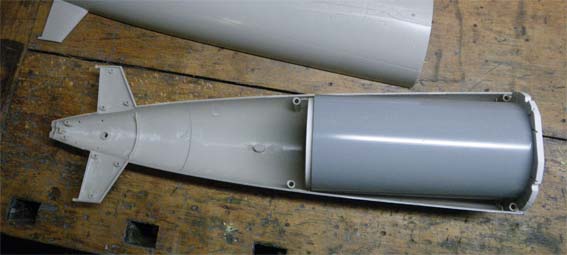

hinterer Druckkörper:

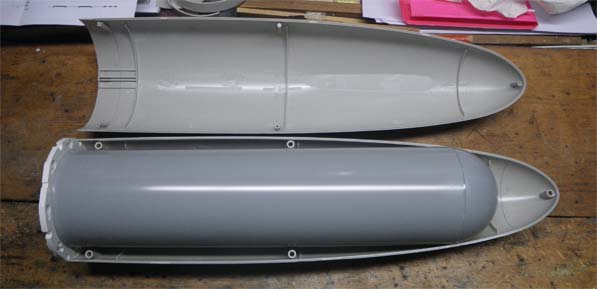

vorderer Druckkörper:

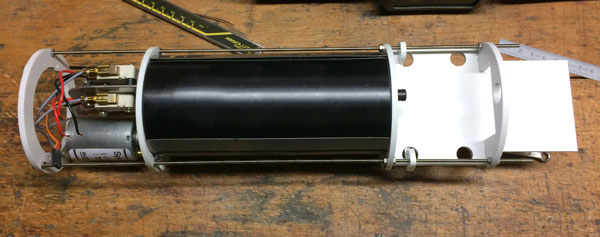

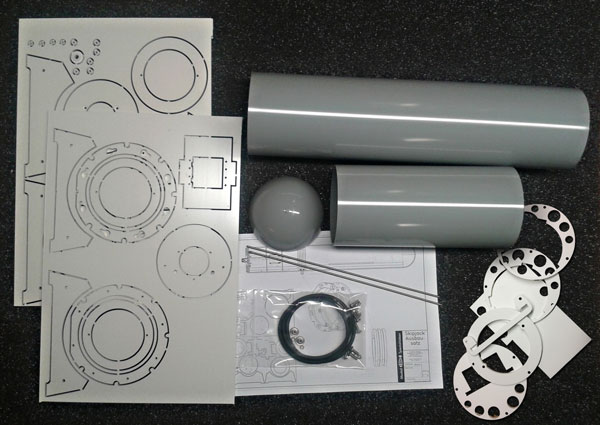

Dieser Druckkörper plus Verschluss und Einbaurahmen ist jetzt ab Lager verfügbar:
enthält gefräste Teile aus 6mm und 4mm PS, Rohrabschnitte aus PS, Dichtungen, Schrauben, Gewindestangen Plan

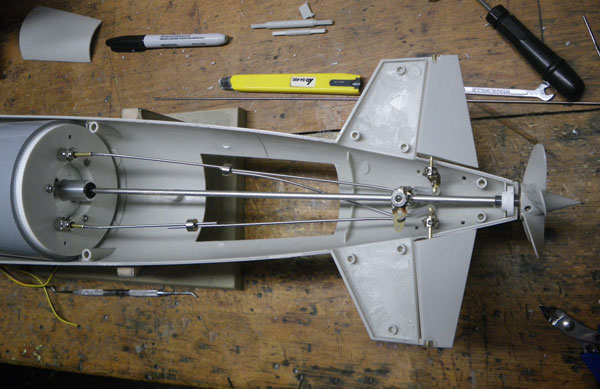

So kann die Ruderanlenkung aussehen (die Teile sind separat erhältlich):

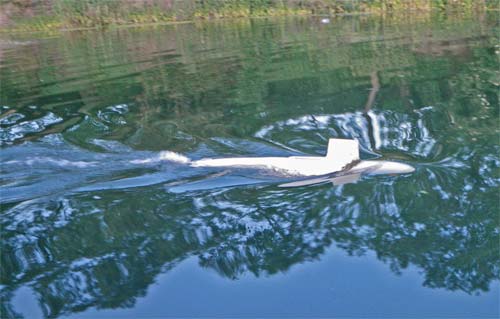

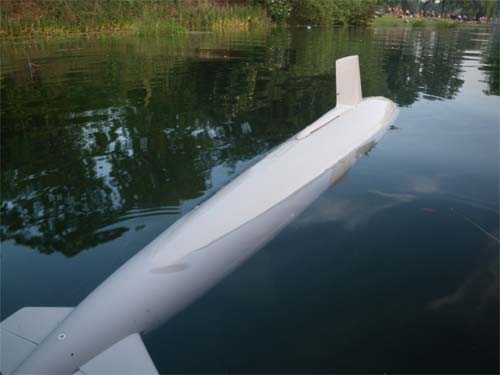

Schwerpunktlage und Motorleistung passen schon gut. Das Wellenbild bei Überwasserfahrt ist genau richtig. Aber beim Ballast fehlen noch mindestens 500g.

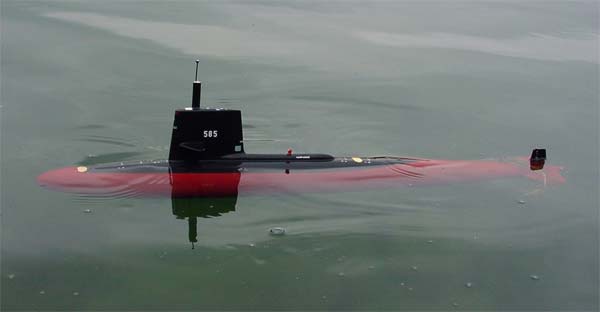

Jetzt klappt es:
