Ballast-Tank-Steuerung BTS
 |
Dieser Baustein wandelt einen Proportionalkanal
in zwei Schaltfunktionen um (vorwärts-stop-rückw.)."Gibt
es doch schon x-mal!" Klar, aber für die Tauchzellensteuerung sind diese Dinger nicht störsicher genug. Natürlich gibt es da noch die klassische Lösung mit Servo und Microschaltern. Die ist aber groß und unelegant und kostet mit der zusätzlich erforderlichen Failsafeschaltung fast das gleiche. Deshalb gibt es diese neue Konstruktion mit einem Mikrokontroller als zentralem Bauteil und 10 A Umschaltrelais am Ausgang und stabilen Klemmen für 2,5 mm2 Kabel. Die Schaltfunktionen werden mit 3 LEDs angezeigt. |
| Die Baugruppe ist störungssicherer als eine Servo / Mikroschalter-Kombination und beinhaltet zusätzlich eine Senderausfallkontrolle und einen Wasserkontaktschalter. Bei Senderausfall wird nach einer einstellbaren Wartezeit von 1 bis 30s das Lenz–Relais betätigt und das Modell steigt an die Oberfläche. (Das gilt nicht für PCM Empfänger. Bei denen muß das Failsafe-Verhalten passend programmiert werden.)
Der Wasserkontakt verhindert lediglich ein erneutes Fluten (bei großen Lecks wird sonst viel Wasser nachgeaugt) oder kann auf automatisches Lenzen gestellt werden. |
 |
|

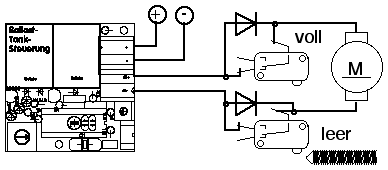

Diese BallastTankSteuerung eignet sich hervorragend zur Ansteuerung eines Kolbentanks der Firma Engel oder einer Pumpe oder auch von Magnetventilen eines pneumatischen Tauchsystems. Größe 48x45x20 mm, 49g, kein Gehäuse, Anleitung mit Verdrahtungsplan, Universalstecker (=Gr/MPX-uni/Fut) BTS € 45,- |
Anleitung als PDF |
 Diese Variante der Ballasttanksteuerung hat einen
Rückmeldeeingang. Damit wird die Kolbenstellung mittels
eines Potentiometers elektrisch erfaßt und der Motor so
gesteuert, daß der Kolben in einer Stellung steht, die
der Schieberstellung am Sender entspricht. Das erlaubt die exakteste
Kontrolle über den Ballastzustand, die möglich ist.Senderausfallkontrolle und Wasserkontaktschalter entsprechen dem Grundmodell. |
mit 30mm Rückmeldepoti und Trimmern, Stecker nach Wunsch € 49,- |
 Alle Preise sind inklusive MWSt., zuzüglich Versandkosten |
